Definizzjoni
Il-magħżel tat-titqib u tat-tħin huma komponenti importanti użati fl-għodda tal-magni għall-boring u t-tħin. Il-magħżel tat-titqib huwa prinċipalment użat biex tinstalla l-cutter tat-titqib. Permezz tar-rotazzjoni u l-moviment tal-għalf assjali tiegħu stess, it-toqba ta 'ġewwa tal-biċċa tax-xogħol hija pproċessata biex ittejjeb l-eżattezza dimensjonali, l-eżattezza tal-forma u l-kwalità tal-wiċċ tat-toqba ta' ġewwa. Il-magħżel tat-tħin jintuża biex jinstalla l-cutter tat-tħin. Ir-rotazzjoni ta 'veloċità għolja tagħha u flimkien mat-tabella tax-xogħol jew il-moviment tal-għalf tagħha stess jistgħu jwettqu diversi proċessi ta' tħin bħal pjani, kontorni, skanalaturi, eċċ fuq il-biċċa tax-xogħol biex jiksbu forma differenti u ħtiġijiet strutturali. It-tnejn għandhom rwol ewlieni fl-ipproċessar tal-għodda tal-magni u flimkien jipprovdu l-possibbiltà li jiġu realizzati l-ipproċessar ta 'partijiet kumplessi.

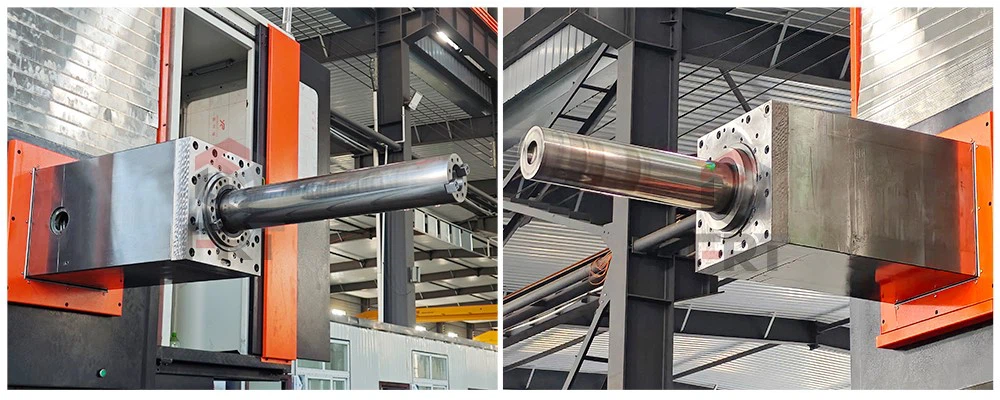

Struttura tal-magħżel boring
Il-magħżel tat-titqib normalment huwa struttura li tixbah ix-xaft vojta b'toqba minn ġewwa għall-installazzjoni ta 'għodda jew virga tal-għodda. Hemm toqba għax-xejn fit-tarf ta 'quddiem għall-installazzjoni tal-għodda. It-taper komuni huwa 7:24, li jista 'jkun imqabbel mill-qrib mal-manku taper tal-għodda korrispondenti biex jiżgura l-eżattezza u l-istabbiltà tal-installazzjoni tal-għodda.
Se jkun hemm ukoll xi keyways jew toqob bil-kamin fuq ix-xaft tat-titqib għat-trasmissjoni tat-torque u l-għodda tal-iffissar jew aċċessorji oħra. Barra minn hekk, ix-xaft tat-titqib ġeneralment għandu wiċċ ċilindriku ta 'barra ta' preċiżjoni għolja biex jiżgura rotazzjoni u pożizzjonament preċiż f'partijiet ta 'sostenn bħal bearings.
Struttura tal-magħżel tat-tħin
Il-magħżel tat-tħin huwa wkoll komponent tax-xaft simili. L-istruttura tagħha hija simili għal dik tax-xaft tat-titqib, iżda hemm ukoll xi differenzi. It-tmiem tal-magħżel tat-tħin ġeneralment ikollu struttura ta 'konnessjoni speċjali għall-installazzjoni tad-diska tat-tħin jew għodod oħra tat-tħin. Metodi komuni jinkludu konnessjoni tal-flanġ jew konnessjoni qasira ta 'shank.
Il-magħżel tat-tħin għandu wkoll strutturi bħal keyways jew splines għat-trasmissjoni tat-torque, u sabiex jadattaw għal proċessi ta 'tħin differenti u rekwiżiti ta' għodda, il-magħżel tat-tħin jista 'jkollu meded ta' veloċità differenti u rekwiżiti ta 'eżattezza.
Xafra tat-titqib u koordinazzjoni tal-magħżel tat-tħin
F'tagħmir bħal magni tat-titqib u tat-tħin, il-magħżel u l-magħżel tat-tħin huma ġeneralment installati fl-istess kaxxa tal-magħżel. Jistgħu jkunu mmexxija mis-sistemi ta 'trasmissjoni indipendenti tagħhom stess, jew jistgħu jaqsmu xi mekkaniżmi ta' trasmissjoni permezz ta 'xi apparati li jinxtegħlu.
Meta jkun meħtieġ boring, il-magħżel tat-titqib isuq l-għodda biex idur u jitma 'b'mod assjali biex jinkiseb l-ipproċessar tat-toqba ta' ġewwa tal-biċċa tax-xogħol u partijiet oħra; Meta titwettaq it-tħin, il-magħżel tat-tħin isuq il-cutter tat-tħin biex idur u jinqata ', u jlesti l-kompiti tat-tħin tal-ajruplani u l-kontorni permezz tal-għalf tat-tabella tax-xogħol jew tal-għodda.
Prinċipju tax-xogħol
Prinċipju tax-xogħol ta 'magħżel boring
Il-funzjoni ewlenija tal-magħżel tat-titqib hija li ssuq il-cutter boring biex idur u titma 'b'mod assjali. Matul l-ipproċessar, il-magħżel tat-titqib huwa mmexxi biex idur permezz ta 'sors ta' enerġija bħal mutur permezz tal-mekkaniżmu ta 'trasmissjoni interna tiegħu. Fl-istess ħin, permezz tal-kooperazzjoni mal-mekkaniżmu ta 'l-għalf, il-cutter tat-titqib huwa mitmugħ b'mod preċiż fid-direzzjoni assjali, u b'hekk jitħaffer it-toqba ta' ġewwa tal-biċċa tax-xogħol biex jinkiseb id-daqs tal-apertura meħtieġa, l-eżattezza tal-forma u l-ħtiġijiet tal-ħruxija tal-wiċċ.
Prinċipju tax-xogħol tal-magħżel tat-tħin
Il-magħżel tat-tħin isuq prinċipalment il-cutter tat-tħin biex idur b'veloċità għolja, u fl-istess ħin jikkoopera mal-moviment tal-għalf tat-tabella tax-xogħol jew il-magħżel tat-tħin innifsu biex jippermetti lill-cutter tat-tħin biex tnaqqas il-biċċa tax-xogħol. Waqt it-tħin, il-veloċità tal-magħżel tat-tħin normalment tkun għolja. Jiddependi fuq il-proċess tat-tħin u t-tip ta 'għodda, il-veloċità tista' tiġi aġġustata f'firxa wiesgħa. Permezz tal-kombinazzjoni tar-rotazzjoni u l-moviment tal-għalf tal-magħżel tat-tħin, diversi forom bħal pjani, passi, skanalaturi, gerijiet, eċċ jistgħu jiġu pproċessati.
