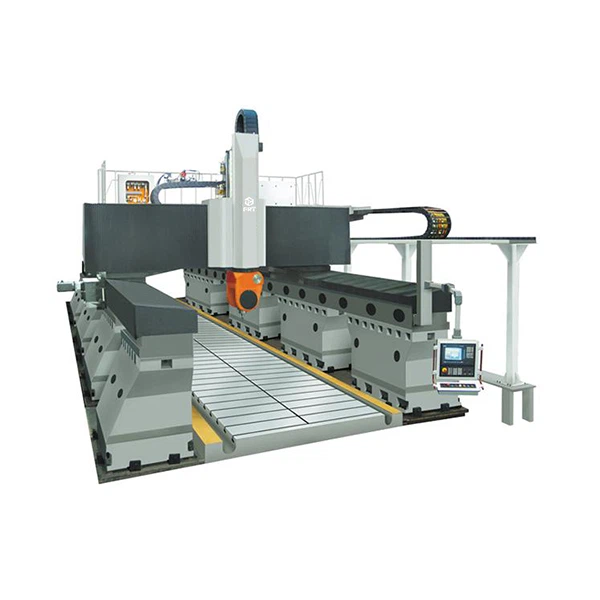

Magni tat-Tħin CNC tat-Tip tal-Pont

Introduzzjoni

Magni tat-Tħin CNC tat-Tip ta 'Pont huwa ċentru tal-magni vertikali b'assi Y estiż u appoġġjat bis-sħiħ (bl-għażla għal angolu fiss jew irjus tal-assi 5-). Mitħna ta 'pont hija mibnija b'ikkastjar ta' bażi/sodda u struttura ta 'pont f'biċċa waħda li hija mgħaqqda mas-sodda. Tul l-istruttura tal-pont hemm l-assi Y, u tul it-tul tas-sodda hemm l-assi X. Huma għodod tal-qtugħ li huma pprogrammati u ġestiti minn sistemi ta 'Kontroll Numeriku tal-Kompjuter (CNC) biex ineħħu b'mod preċiż il-materjali minn biċċa tax-xogħol. Ir-riżultat aħħari tal-proċess tal-magni huwa parti jew prodott speċifiku li jinħoloq bl-użu ta 'softwer tad-Disinn Megħjun mill-Kompjuter (CAD).

Tqabbil
X'jagħmel mitħna tal-pont differenti minn ċentru tal-magni tal-kolonna doppja?
Ċentru tal-magni tal-kolonna doppja għandu l-istess disinn eżatt, iżda minħabba li huwa ħafna akbar, l-istruttura tal-pont hija magħmula minn tliet komponenti separati — 2 kolonni vertikali u travu transversali orizzontali.

Kif hija differenti mitħna tal-pont minn mitħna gantry?
Mitħna gantry hija simili fil-kostruzzjoni, iżda l-pont kollu (gantry) jiċċaqlaq tul l-assi X aktar milli l-mejda tiċċaqlaq, bħal fil-mitħna tal-pont jew il-kolonna doppja.

Kif hija differenti mitħna tal-pont minn ċentru tal-magni vertikali?
Hemm diversi tipi ta 'kostruzzjoni ta' ċentru tal-magni vertikali — L-qafas, C-qafas, u stil ta 'pont. Id-differenza ewlenija bejn dawn il-magni u mitħna tal-pont hija li l-ivvjaġġar tal-assi Y fuq ċentru tal-magni vertikali huwa limitat minħabba d-disinn.

Applikazzjoni
Il-Magni tat-Tħin CNC tat-Tip ta 'Pont hija ddisinjata għal Makkinar Riġidu b'rendiment mhux imqabbel.

Crossbeam tat-tip ta 'pass bi 2-magħżel tat-tip tal-irkaptu tal-pass jista' jirrealizza veloċità u effiċjenza tal-magni eċċellenti.

Industriji Applikabbli
Moffa tal-plastik
Moffa ta 'l-azzar medju u żgħir, bażi tal-moffa
Ipproċessar ta 'ġewwa tal-karozzi
Kull tip ta 'ipproċessar ta' makkinarju industrijali ta 'daqs żgħir u medju

Benefiċċji
L-ivvjaġġar żejjed ipprovdut mill-Magni tat-Tħin CNC tat-Tip ta 'Pont jippermetti l-manifattura ta' partijiet ħafna akbar u itwal milli fuq ċentru tal-magni vertikali, peress li l-magni fuq ċentru tal-magni vertikali huwa ristrett mid-daqs tas-sodda—partikolarment l-assi Y. Il-pakkett tax-xogħol akbar ta 'mitħna tal-pont jipprovdi opportunitajiet akbar għall-manifatturi fid-die/moffa, aerospazjali, tal-karozzi, u industriji oħra.

Għalkemm disinn ta 'kolonna "C" huwa inqas għali biex isir u jista' jnaqqas il-prezz tax-xiri inizjali ta 'magna CNC, għodda tal-magni tal-kolonna doppja tħallas lura maż-żmien b'żewġ modi importanti. L-ewwel id-disinn tal-kolonna doppja inaqqas il-vibrazzjoni u għalhekk ikun hemm inqas xedd fuq komponenti kritiċi sabiex l-għodda tal-magni se taħdem aħjar fuq ħajja ħafna itwal. It-tieni, deflessjoni mnaqqsa tfisser qtugħ aktar preċiż, veloċitajiet tal-magħżel aktar mgħaġġla u produzzjoni aktar effiċjenti.

Karatteristiċi
Ċilindri idrawliċi doppji flimkien ma 'disinn tal-ibbilanċjar tal-akkumulatur tan-nitroġenu taħt pressjoni jipprovdu prestazzjoni ta' tmigħ bla xkiel u preċiż. L-assi Z jista 'jilħaq 0.5G aċċelerazzjoni u jżomm pożizzjoni ta' żamma f'nuqqas ta 'enerġija.
Il-modi tar-rombli heavy-duty fuq l-assi XY fihom il-vantaġġi ta 'frizzjoni baxxa u ebusija għolja.
Disinn tal-mejda ħfief ta 'ebusija għolja, jiżgura aċċelerazzjoni/deċelerazzjoni għolja meta t-tagħbija.
Il-mod tar-romblu ta 'fuq tal-assi Y huwa pożizzjonat fuq in-naħa ta' fuq tar-raġġ f'mass. disinn span joffri appoġġ qawwi.
L-unità tat-tkabbir tat-torque fuq l-assi X iżżid it-torque tat-trażmissjoni u tiżgura l-eżattezza tat-trażmissjoni.
