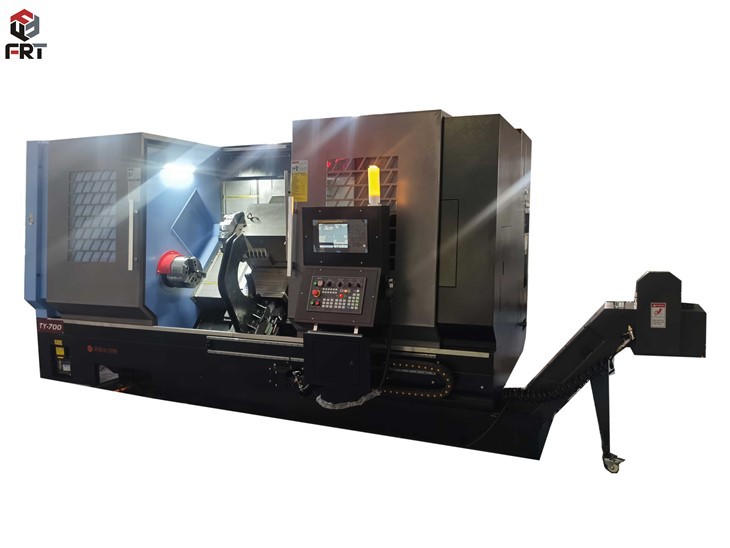

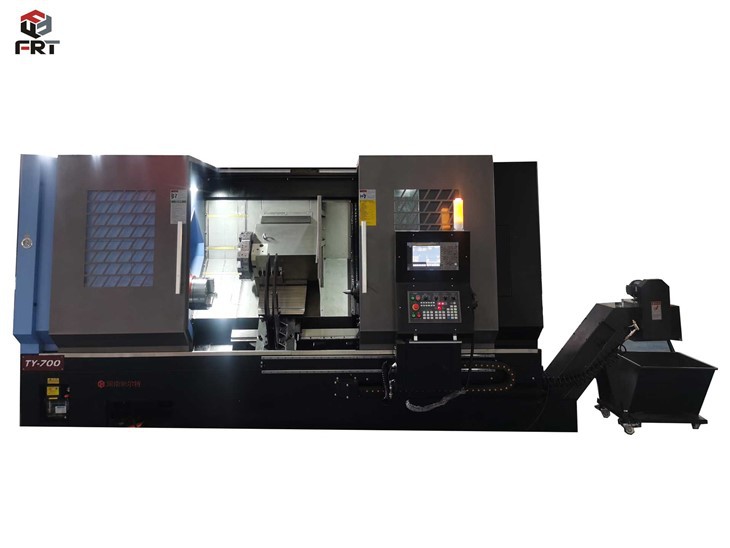

Torn tas-sodda Slant CNC
It-torn slant CNC jimpjega struttura tas-sodda slant, b'angolu slant tipiku ta '30 grad ~ 60 grad. Flimkien ma 'linji gwida lineari u disinn ta' magħżel ta '-riġidità għolja, l-eżattezza tal-magni tista' tilħaq grad IT6 ~ IT5, żball ta 'tond Inqas minn jew ugwali għal 0.002mm, u ħruxija tal-wiċċ Ra Inqas minn jew ugwali għal 0.8μm. Huwa adattat għall-magni tal-biċċiet tax-xogħol ta' preċiżjoni b'forma ta' xaft u diska-, kapaċi qtugħ ta' darba-dijametri esterni, toqob interni, ħjut, ċanfrini, u uċuħ kkurvati kumplessi. Huwa partikolarment adattat għall-manifatturi ta 'strumenti aerospazjali u ta' preċiżjoni, li għandhom kontroll strett tat-tolleranza għall-partijiet u jeħtieġu produzzjoni tal-massa ta 'komponenti ewlenin ta'-preċiżjoni għolja. L-istabbiltà għolja u r-ripetibbiltà (Inqas minn jew ugwali għal 0.003mm) tat-torn slant CNC jissodisfaw il-ħtiġijiet tal-produzzjoni tal-massa tagħhom.
Funzjonijiet
Tidwir:
Il-funzjoni primarja hija ddawwar biċċiet tax-xogħol ċilindriċi.
Jista 'jintuża għall-wiċċ, tidwir taper, u operazzjonijiet ta' tidwir oħra.
Tħin:
Xi tornijiet tas-sodda slant CNC jiġu b'għażliet ta 'għodda ħajjin, li jippermettu operazzjonijiet ta' tħin minbarra t-tidwir.
Tħaffir:
Kapaċi tħaffir toqob fil-biċċa tax-xogħol.
Threading:
Tornijiet tas-sodda slant CNC jistgħu jwettqu operazzjonijiet ta 'kamini, inklużi kamini interni u esterni.
Ftit u Grooving:
Kapaċi jifred il-biċċiet tax-xogħol lesti u joħloq skanalaturi.
Prodotti

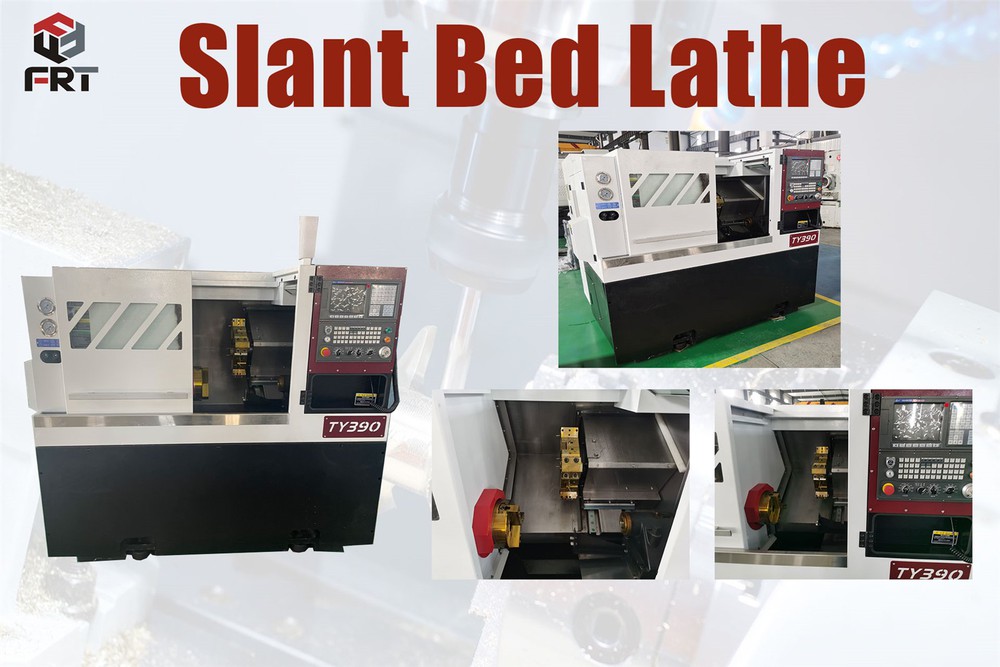

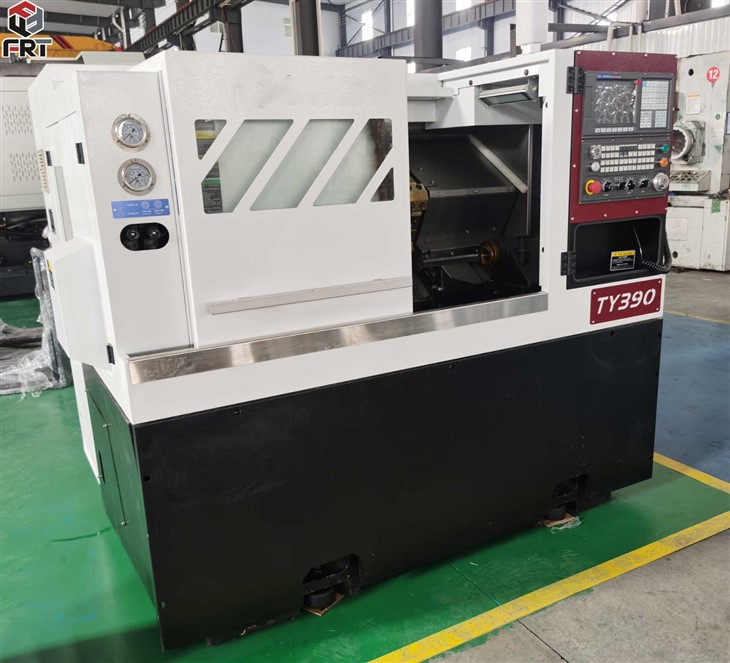

| Proġett | Kontenut | TY390 |
| Firxa tal-ipproċessar | Dijametru massimu ta 'rotazzjoni tas-sodda | Φ400mm |
| Dijametru massimu ta' rotazzjoni fuq il-ġarr | Φ160mm | |
| Dijametru massimu tal-ipproċessar | Φ280mm | |
| Tul massimu tal-ipproċessar | 300mm | |
| Parti taż-żarżur u ċ-ċokk | Veloċità massima tal-magħżel | 3500rpm |
| Forma tar-ras tal-magħżel | A2-6 (magħżel mekkaniku) | |
| Speċifikazzjonijiet taċ-ċokk | Chuck idrawliku vojt ta '8 pulzieri | |
| qawwa tal-mutur prinċipali | 7.5KW magħżel servo | |
| Dijametru tat-toqba tal-magħżel | A26φ56mm | |
| Dijametru tal-bar | A26φ46mm | |
| Ferrovija tal-linja | Gwida lineari | 35 linja lineari romblu ta 'speċifikazzjoni |
| Għalf axjali | Ivvjaġġar tal-assi X- | 180mm |
| Ivvjaġġar tal-assi Z- | 300mm | |
| Speċifikazzjonijiet tal-kamin tal-assi X/Z | 3210/3210 | |
| Metodu ta 'konnessjoni tal-assi X/Z | Konnessjoni diretta tal-akkoppjar | |
| Qawwa tal-mutur tal-assi X- | 1.5KW (brejk) | |
| Qawwa tal-mutur tal-assi Z- | 1.5KW | |
| Għodda Turret | Turret idrawliku (80 għoli taċ-ċentru) | Turret servo ta '8 stazzjonijiet |
| Daqs tad-detentur tal-għodda | 25X25mm | |
| Eżattezza | preċiżjoni tal-pożizzjonament | 0.005mm |
| Ripetibbiltà | 0.005mm | |
| Ipproċessar ovalità | 0.005mm | |
| Ipproċessar ħruxija | Ra0.8 | |
| Tailstock | Dijametru tat-tailstock/toqba taper | Φ75/MT5 |
| L-ivvjaġġar tat-tailstock | 100mm | |
| Parametri oħra | Piż tal-magna | ≈2300KG |
| Dimensjonijiet tal-għodda tal-magni (mm) | Tul 2000x Wisa 1400x Għoli 1650 |
Karatteristiċi

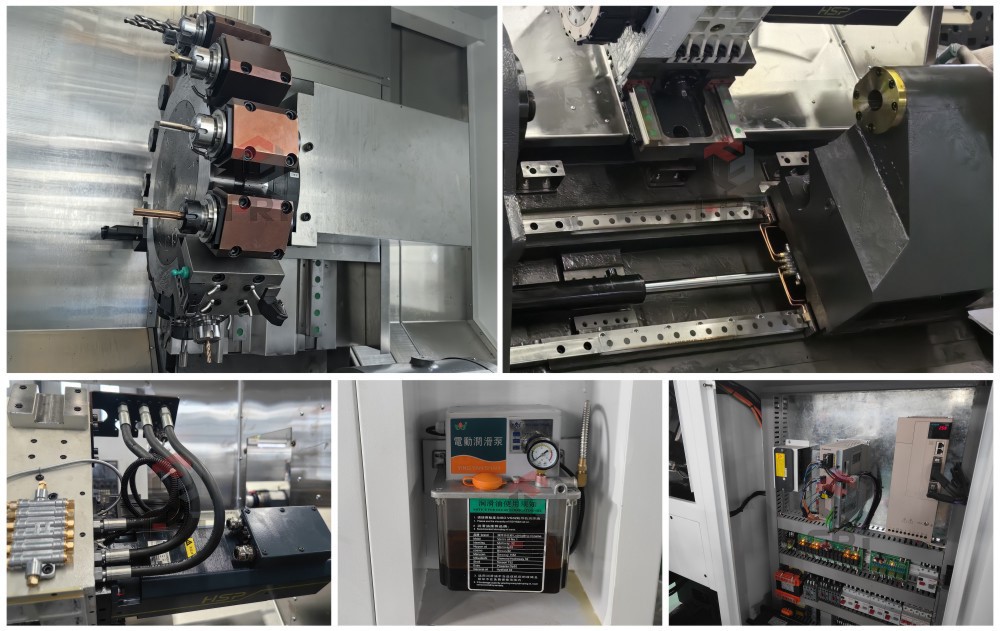

L-istruttura tat-torn slant CNC għandha diviżjoni ċara bejn it-tagħbija-bearing u l-eżekuzzjoni: is-sodda sservi bħala l-bażi tal-magna, b'disinn slanted li jibbilanċja r-riġidità u l-effiċjenza tat-tneħħija taċ-ċippa, u huwa magħmul minn ħadid fondut ta '-qawwa għolja; il-headstock huwa ffissat mat-tarf tax-xellug tas-sodda u jospita l-assemblaġġ tal-magħżel (inkluż il-magħżel, il-bearings u ċ-ċokk), li jipprovdi s-saħħa għar-rotazzjoni tal-biċċa tax-xogħol. Il-pjanċa slide hija mmuntata fuq il-binarji tal-gwida tas-sodda u tikkonnettja mas-sistema tas-sewqan tal-assi X/Z, issuq it-turret biex tlesti l-moviment tal-għalf; it-turret (vertikali/orizzontali) iservi bħala t-trasportatur tal-għodda, li jappoġġa makkinar multi-proċess. Komponenti awżiljarji jinkludu: sistema ta 'tkessiħ (għal tkessiħ u tneħħija taċ-ċippa), sistema idrawlika/pnewmatika (għal chuck/turret drive), conveyor taċ-ċippa (għal tneħħija ta' skart), u mejda operattiva CNC (għall-input tal-programm/monitoraġġ tal-magni). Dawn il-komponenti jaħdmu flimkien biex jiksbu magni CNC ta'-preċiżjoni għolja.
Applikazzjonijiet
Il-vantaġġi tat-tornijiet tas-sodda slant CNC huma partikolarment sinifikanti meta l-magni tal-lottijiet kumplessi, biċċiet tax-xogħol b'forma irregolari. Filwaqt li labar u bushings fil-makkinarju tal-inġinerija bħala eżempju, it-turret tal-qawwa integrata tagħhom jista 'jwettaq magni komposti bħal tħin, tħaffir u tapping mingħajr ikklampjar sekondarju, u jżid l-effiċjenza tal-magni b'aktar minn 30%. Għal pajpijiet b'ħitan irqaq-fil-qasam aerospazjali, l-ikklampjar stabbli taċ-ċokk idrawliku tat-torn slant CNC, flimkien ma 'kumpens ta' għodda ta '-ħin reali, jipprevjeni b'mod effettiv id-deformazzjoni tal-biċċa tax-xogħol u jiżgura ħxuna uniformi tal-ħajt. Barra minn hekk, għal xaftijiet tal-gerijiet u xaftijiet eċċentriki fil-komponenti tal-apparat tad-dar, il-bidla mgħaġġla tal-għodda tagħha u l-eżattezza għolja tal-ippożizzjonar ta 'ripetibbiltà jagħmluha adattata għal produzzjoni flessibbli fuq skala kbira -.
