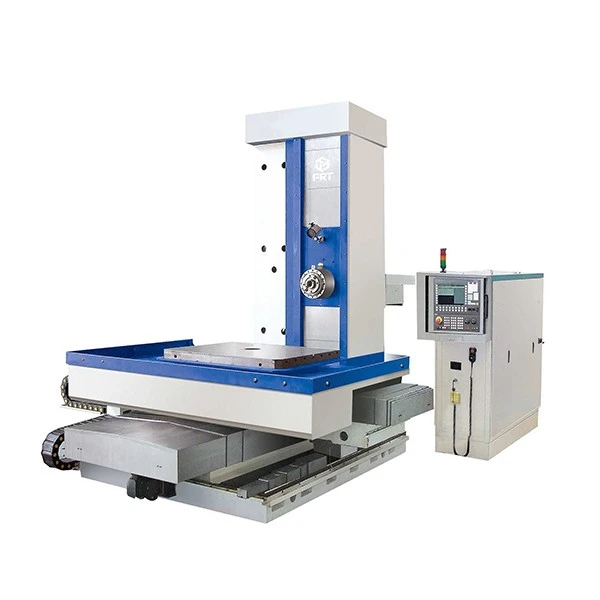

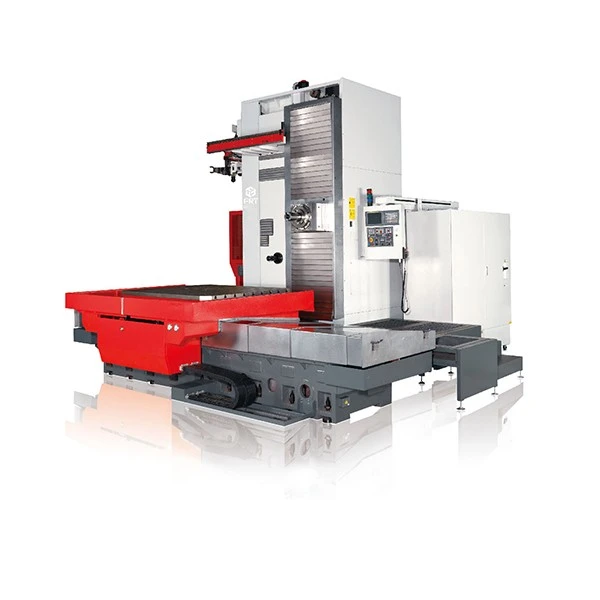

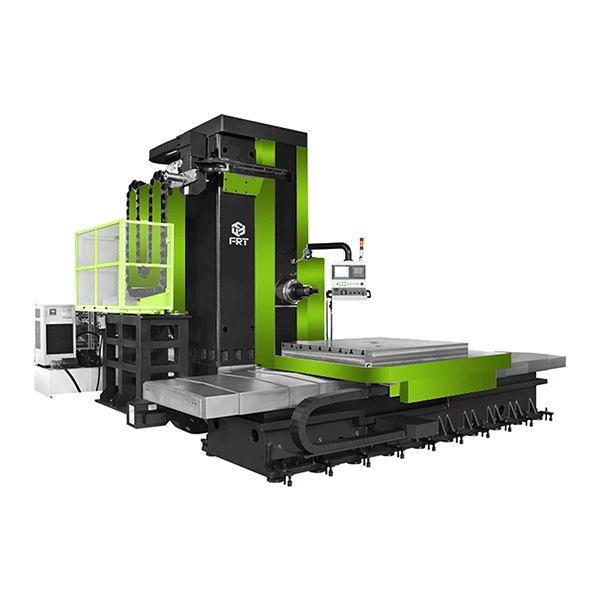

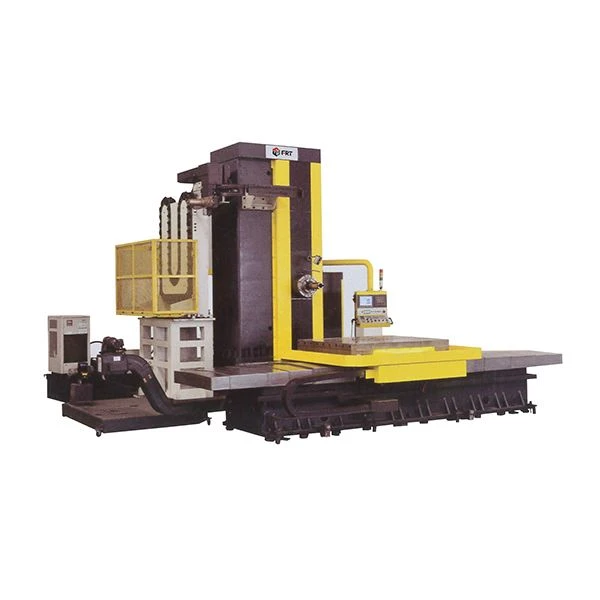

Ċentru boring u tat-tħin orizzontali
Deskrizzjoni tal-Prodott
Ċentru orizzontali ta 'boring u tat-tħin huwa tip ta' għodda tal-magni li tgħaqqad il-kapaċitajiet ta 'operazzjonijiet kemm ta' boring kif ukoll ta 'tħin f'magna waħda. Jintuża għall-magni tax-xogħol kbar u tqal bi preċiżjoni u effiċjenza għolja. Iċ-ċentru orizzontali ta 'boring u tat-tħin għandu orjentazzjoni orizzontali tal-magħżel, fejn il-magħżel huwa mmuntat parallel mat-tabella tax-xogħol. Il-magna tipikament tikkonsisti minn sodda jew bażi, kolonna mobbli, tabella tax-xogħol, u magħżel.
Parametri Tekniċi
| Speċifikazzjoni Teknika | FRT-B1400 | FRT-B1600 | FRT-B1800 | |
| Ivvjaġġa | ||||
| Ivvjaġġar tal-mejda tax-xogħol (x / y / z) | mm | 2000/1500/ Z1500/W600 | 2500/1600/Z1600/W700 | 2800/1800/Z1800/W1000 |
| Distanza minn wiċċ tal-magħżel għal tabella tax-xogħol | mm | 0-1500 | 0-1600 | 0-1800 |
| Gwida tal-ferrovija | Żewġ ferrovija ta 'gwida lineari, ferrovija mwebbsa waħda | |||
| Tabella tax-Xogħol | ||||
| Daqs tal-mejda | mm | 1400x1400 | 1600x1600 | 1800x1800 |
| Il-kapaċità massima tat-tagħbija tat-tabella tax-xogħol | T | 10 | 12 | 16 |
| Magħżel | ||||
| Il-magħżel taper (dijametru tal-kmiem tal-mudell) | BT50 | BT50 | BT50 | |
| Id-dimensjoni tal-magħżel | mm | 110 | 130 | 160 |
| Il-qawwa tal-mutur tal-magħżel | KW | 22 | 35 | 45 |
| Veloċità tal-magħżel | rpm | 2000 | 2000 | 2000 |
| Eżattezza | ||||
| Pożizzjoni tal-preċiżjoni | mm | 0.015/1000 | 0.015/1000 | 0.015/1000 |
| Preċiżjoni tal-pożizzjoni ripetuta | mm | ±0.01 | ±0.01 | ±0.01 |
| Daqs | ||||
| Piż nett | T | 65 | 95 | 105 |
Konfigurazzjoni standard
1, Funzjoni Standard tas-Sistema ta 'Kontroll CNC
2, sistema ta 'temperatura kostanti tal-magħżel
3, apparat awtomatiku ta 'enerġija mitfi
4, sistema ta 'unità idrawlika.
5, qtugħ ta 'unità ta' fluwidu
6, sistema awtomatika ta 'lubrikazzjoni
7, dawl ta 'twissija bi tliet kuluri
8, Dawl tax-Xogħol
9, kaxxa tal-kontroll tar-roti tal-idejn
10, rs -232 interface
11, Konfigurazzjoni tal-Iskambjatur tas-Sħana
12, Remover taċ-Ċippa u barmil taċ-ċippa
13, boltijiet tal-fondazzjoni u pads tal-aġġustament tal-livell.
14, Manwal tal-Operazzjoni tal-Kontrollur u Dijagramma taċ-Ċirkuwitu
15, Manwal ta 'Operazzjoni ta' Sigurtà Mekkanika
16, Tabella tat-Test ta 'Preċiżjoni
17, Protezzjoni ta 'Splash u Bieb Manwali
18, sett ta 'għodod ta' aġġustament mekkaniku
Mhux obbligatorju
☆ Sistema CNC Simens / Mitsushi / Fanuc / KND
☆ Kull apparat tal-ħakk tal-assi
☆ Diska Magazine / Chain Magazine
☆ Għażla Ċentru Output tal-Ilma 2-7 MPA
☆ 12000-15000 magħżel mekkaniku
☆ Funzjoni ta 'erba' assi
☆ Head-angle tal-lemin tat-tħin
Tipi ta 'toqob
Hemm ħafna tipi ta 'toqob li jistgħu jiġu pproċessati fuq magni boring orizzontali. Hawn huma xi tipi tipiċi ta 'toqob u xenarji ta' applikazzjoni.
1. Toqba għomja
Blind Hole tirreferi għal toqba li tieqaf tħaffer wara li tilħaq ċertu fond. Il-magna tat-titqib orizzontali tista 'tipproċessa b'mod preċiż din it-toqba.
2. Permezz tat-toqba
Toqba minn ġo toqba tirreferi għal toqba li tgħaddi mill-biċċa tax-xogħol. Il-magna tat-titqib orizzontali tista 'tipproċessa permezz ta' toqob b'dijametri akbar u tulijiet itwal.
3. Toqba għax-xejn
Toqba għax-xejn tirreferi għal toqba b'daqsijiet ta 'ftuħ differenti. Il-magna tat-titqib orizzontali tista 'tipproċessa toqob għax-xejn b'tapers iżgħar (bħal fi żmien 1:30).
4. Toqob b'uċuħ lixxi
Magni boring orizzontali jistgħu jipproduċu toqob b'uċuħ lixxi.
